Na instalação de motores elétricos industriais, um dos erros mais comuns é ligar o equipamento em uma tensão diferente da especificada pelo fabricante.

Esse erro pode provocar desde o funcionamento inadequado até a queima completa do motor.

A boa notícia é que a resposta está na própria placa de identificação do motor.

Neste artigo, você aprenderá como identificar corretamente se um motor é 220V ou 380V apenas analisando as informações presentes na placa, além de entender como interpretar as ligações e evitar problemas durante a instalação.

Por que é importante identificar corretamente a tensão do motor?

A tensão de alimentação influencia diretamente o desempenho e a segurança do equipamento.

Quando um motor é ligado na tensão errada, podem ocorrer:

• Superaquecimento;
• Aumento da corrente elétrica;
• Perda de torque;
• Redução da vida útil;
• Atuação constante das proteções;
• Queima dos enrolamentos.

Por isso, antes de qualquer instalação, manutenção ou substituição, a leitura da placa deve ser uma etapa obrigatória.

Onde encontrar a informação da tensão?

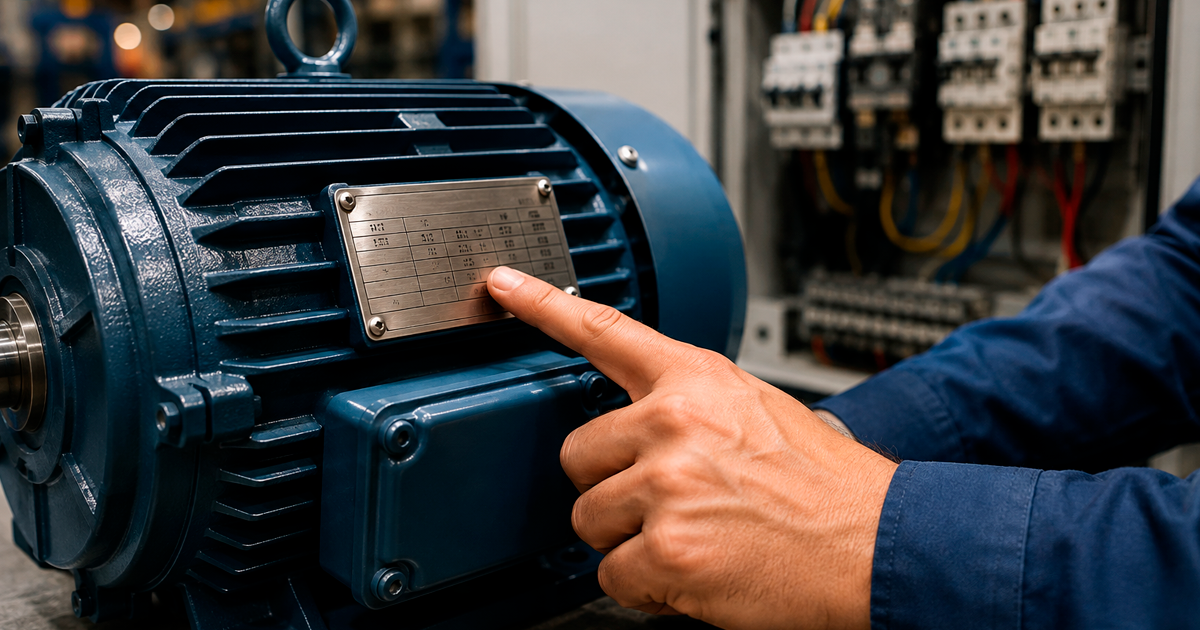

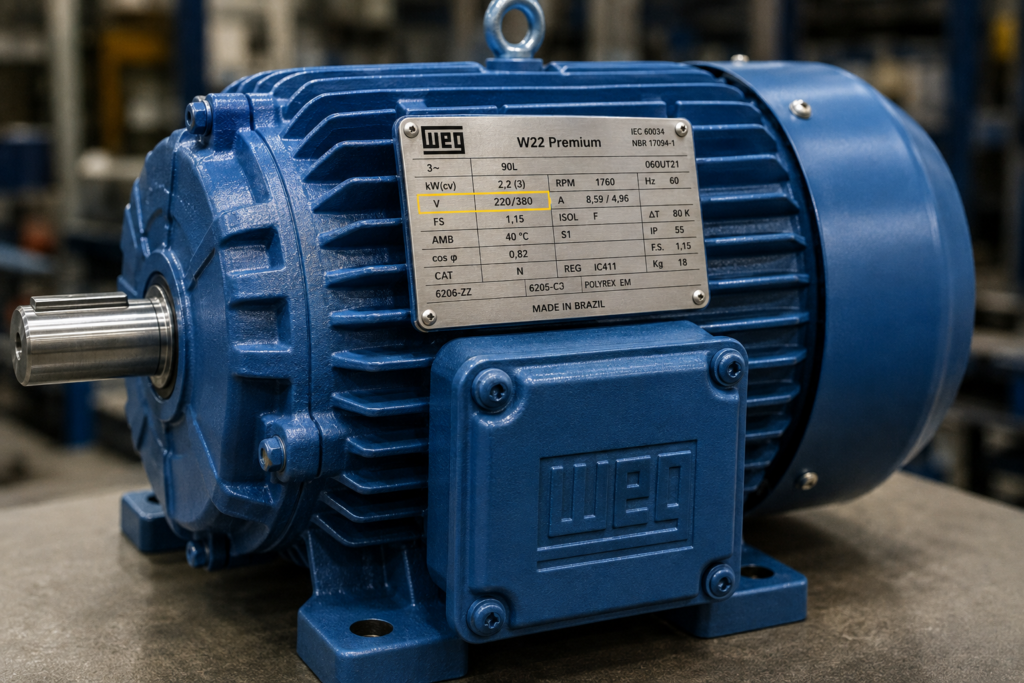

A informação está localizada na placa de identificação fixada na carcaça do motor.

Normalmente ela aparece no campo Tensão (Voltage ou V).

Exemplos comuns:

• 220/380 V
• 380/660 V
• 220/380/440 V

Esses valores indicam as tensões nas quais o motor pode operar, desde que seja feita a ligação correta dos terminais.

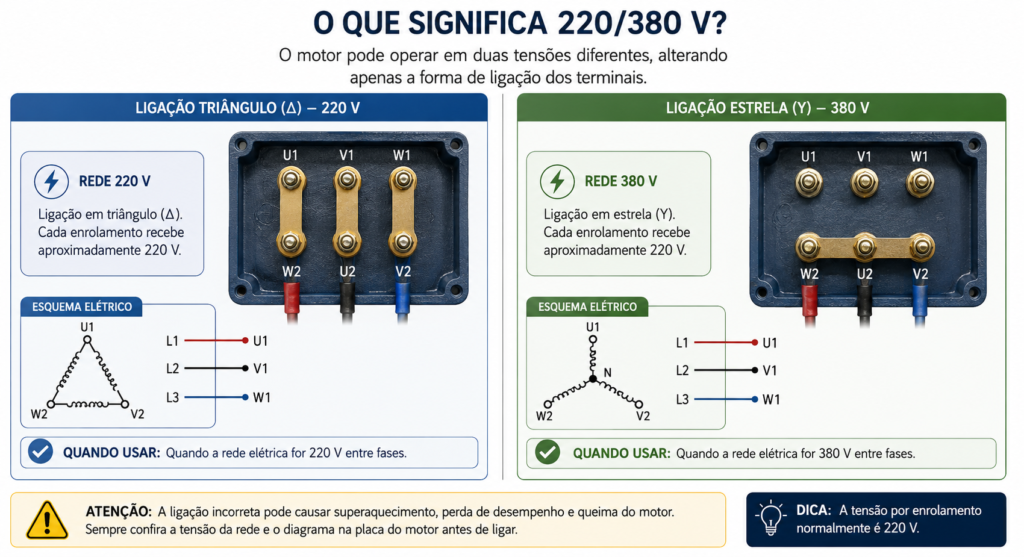

O que significa 220/380 V?

Quando a placa informa:

220/380 V

Isso significa que o motor foi projetado para operar em duas tensões diferentes. A diferença está na forma como os terminais são conectados.

Em motores trifásicos, normalmente ocorre da seguinte maneira:

Ligação em 220 V

Os enrolamentos são conectados em triângulo (Δ).

Essa configuração permite que cada enrolamento receba aproximadamente 220 V.

Ligação em 380 V

Os enrolamentos são conectados em estrela (Y).

Nessa configuração, a tensão entre fases é de 380 V, mas cada enrolamento continua recebendo aproximadamente 220 V.

É por isso que a ligação correta é tão importante.

Como saber qual ligação utilizar?

Além da tensão, a própria placa costuma apresentar um diagrama mostrando como devem ser ligados os terminais.

Esses diagramas indicam:

• posição dos jumpers;
• ligação estrela;
• ligação triângulo;
• identificação dos terminais (U1, V1, W1, U2, V2 e W2).

Nunca faça a ligação apenas “como estava anteriormente”. Sempre confirme o diagrama presente na placa do fabricante.

O que acontece se o motor for ligado errado?

A ligação incorreta pode provocar diferentes sintomas.

Motor ligado em 220 V quando deveria estar em 380 V

Normalmente ocorre:

• Corrente muito elevada;
• Aquecimento rápido;
• Atuação da proteção;
• Queima dos enrolamentos.

Motor ligado em 380 V quando deveria estar em 220 V

Nesse caso, geralmente o motor:

• Perde torque;
• Apresenta dificuldade para partir;
• Trabalha com baixo rendimento;
• Pode nem conseguir movimentar a carga.

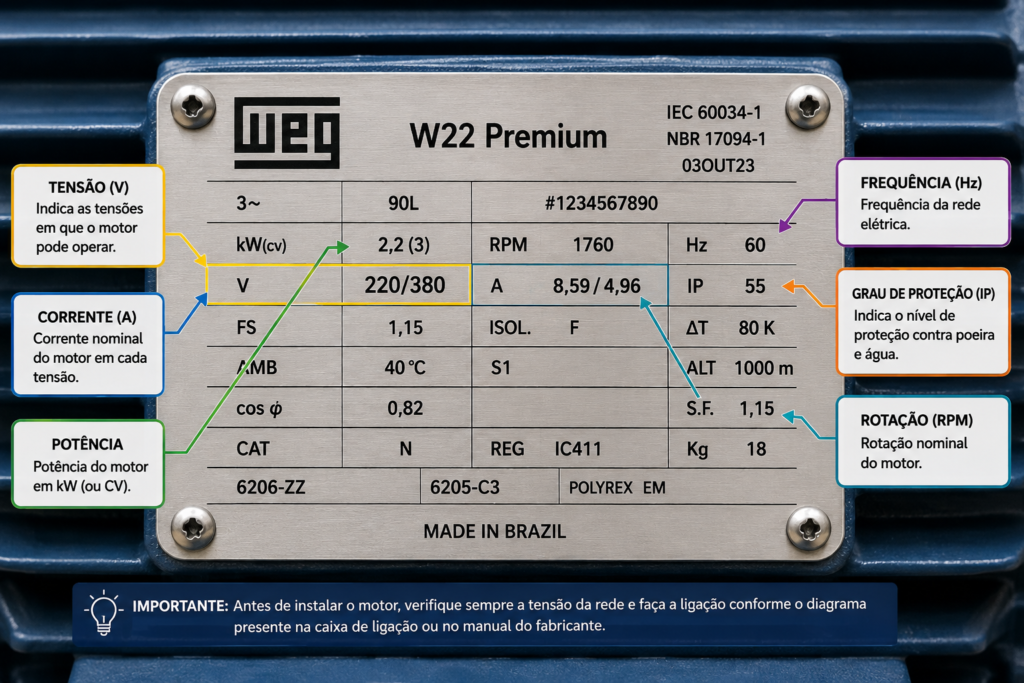

Outros dados importantes da placa

Além da tensão, a placa fornece diversas informações essenciais para instalação e manutenção.

Entre elas:

Potência

Expressa em CV ou kW.

Corrente nominal

Fundamental para dimensionar:

• Cabos;
• Disjuntores;
• Contatores;
• Relés térmicos.



Frequência

No Brasil normalmente: 60 Hz

Motores importados podem operar originalmente em: 50 Hz

Essa diferença altera a rotação e o desempenho do equipamento.

Rotação

Informa a velocidade nominal do motor.

Exemplos:

• 1.740 rpm
• 1.760 rpm
• 3.500 rpm

Fator de Serviço

Indica quanto o motor suporta trabalhar acima da potência nominal em determinadas condições.

Grau de proteção (IP)

Mostra o nível de proteção contra poeira e água.

Como confirmar a tensão da rede antes da instalação?

Antes de energizar o equipamento, confirme a tensão disponível utilizando instrumentos adequados.

Verifique:

• Tensão entre fases;
• Tensão fase-neutro (quando aplicável);
• Sequência de fases;
• Condições do painel elétrico.

Essa simples conferência evita grande parte dos problemas encontrados durante a instalação.

Erros mais comuns na interpretação da placa

Entre os equívocos mais frequentes estão:

❌ Considerar apenas um dos valores da tensão;

❌ Ignorar o diagrama de ligação;

❌ Utilizar a mesma ligação de outro motor;

❌ Não verificar a frequência da rede;

❌ Substituir o motor sem conferir as especificações.

Esses erros podem comprometer a operação e aumentar significativamente os custos de manutenção.
